| TQC-0670G6×3G | |||||
| Applicazione | |||||
| · Antenna 3 conduttori - 2×LTE 617-7125MHz,1×GNSS 1562-1612MHz · Alto guadagno, stabile · Leggero peso, Piccolo dimensione · Il connettore è con un codino · Stabile ai raggi UV radome, Forte adattabilità dell'ambiente | |||||
| Specifiche elettriche | |||||
| Tipo | 2×LTE | ||||
| Frequenza Gamma (MHz) | 617-698 | 698-960 | 1710-2690 | 3300-4200 | 4900-7125 |
| Picco Guadagno(dBi) Escluso Cavo | 2.5 | 4 | 6 | 6 | 4.5 |
| VROS | ≤2.2 | ≤2.0 | ≤2.0 | ≤1.8 | ≤2.0 |
| Massima Potenza (W) | 20 | ||||
| Impedenza (Ω) | 50 | ||||
| GNSS/GPS Antenna Specifiche | |||||
| Frequenza Gamma (MHz) | 1562-1612 | ||||
| Picco Guadagno(dBi) Escluso Cavo | 4.5 | ||||
| Operativo corrente(mA) | 15 | ||||
| Fuori banda rifiuto(dB) | ≥40 | ||||
| VROS | ≤2.0 | ||||
| Operativo Corrente-mA | 15 | ||||
| Impedenza (Ω) | 50 | ||||
| Guadagno:LNA（dBi） | ≥26 | ||||
| Rumore Figura(dB) | ≤3 | ||||
| Tensione Alimentazione(V) | 3.3-6 | ||||
| Specifiche meccaniche | |||||
| Connettore | LTE:SMA maschio / GNSS: SMA maschio | ||||
| A vista cavo(cm) | 305 | ||||

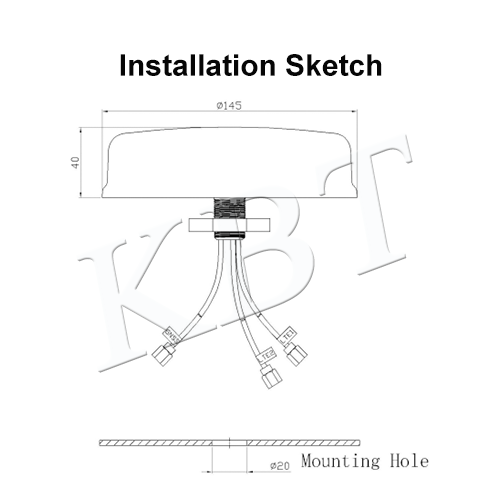

| Dimensione-mm | (Φ145×40) ±1,5 | ||||
| Antenna Peso (g) | 315 | ||||
| Radome Colore | Nero | ||||
| Cavo | RG316 | ||||
| Cavo Colore | Bianco | ||||
| Applicazione | IP66 | ||||
| Operativo Temperatura-℃ | -40～+85 | ||||
| Operativo Umidità-% | 5～95 | ||||
