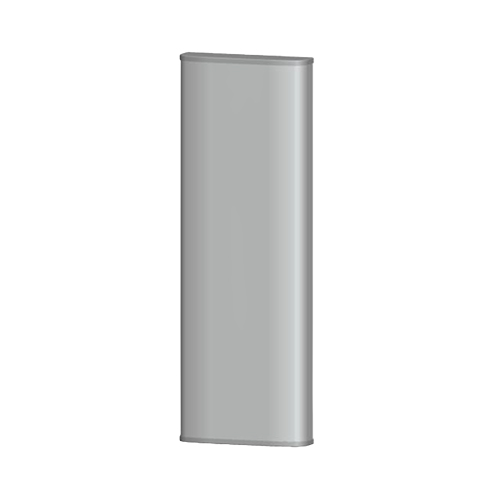

Antenna intelligente XPOL 1880-2635MHz 12dBi

Gamma di frequenza (MHz)

1880-1920

2010-2025

2555-2635

Polarizzazione

±45°

Inclinazione elettrica verso il basso (°)

6

Precisione dell'inclinazione verso il basso (°)

±1

VSWR

≤1,5

Isolamento tra le porte di copolarizzazione (dB)

≥28

Isolamento tra le porte di polarizzazione incrociata (dB)

≥30

Trasmissione dalla porta di qualsiasi colonna alla porta di calibrazione (dB)

-26±2

Differenza massima di altitudine tra la porta di calibrazione e ciascuna porta di radiazione (dB)

≤0,7

Differenza di fase massima tra la porta di calibrazione e ciascuna porta di radiazione (°)

≤5

Colonna singola

Ampiezza del fascio orizzontale a -3 dB (°)

100±15

90±15

65±15

Guadagno (dBi)

≥12

≥13

≥14,5

Radio transpolare (dB)

≥18Italiano(±60°≥10)

Rapporto fronte-retro (dB)

≥23

≥25

Trasmissioni

Modello

Larghezza del fascio orizzontale (°)

65±5

Larghezza del fascio verticale (°)

≥12

≥11

≥9

Guadagno (dBi)

≥12

≥13

≥14

Livello del bordo a ±60°(dB)

12±2

Radio transpolare (dB)

≥22Italiano(±60°≥10)

Rapporto fronte-retro (dB)

≥28

Soppressione del primo lobo superiore (dB)

≤-16

Primo livello zero (dB)

≥-18

Schema di segnaletica stradale

Guadagno per il modello operativo a 0° di direzione (dBi)

≥18

≥19

≥20

Ampiezza del fascio orizzontale per il modello operativo a 0° in direzione (°)

≤29

≤26

≤25

Livello elettrico minimo orizzontale per schema di funzionamento a 0° in direzione (dB)

≤-12

Guadagno direzionale (dBi) a ±60°

≥15,5

≥16,5

Ampiezza del fascio orizzontale per il modello operativo in direzione ±60° (°)

≤32

≤23

Livello elettrico minimo orizzontale per schema di funzionamento in direzione ±60° (dB)

≤-5

≤-4

Radio a polarizzazione incrociata per schema operativo a 0° direzione (direzione principale)

≥22

Rapporto fronte-retro per schema operativo a 0° in direzione (dB)

≥28
